溫度變送器怎么接線圖

點擊次數:2856 發布時間:2020-11-19 08:49:55

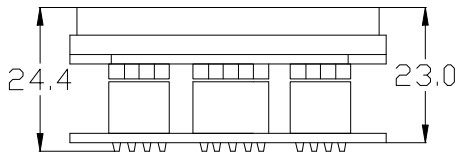

溫度變送器外形尺寸及接線圖
整體高度

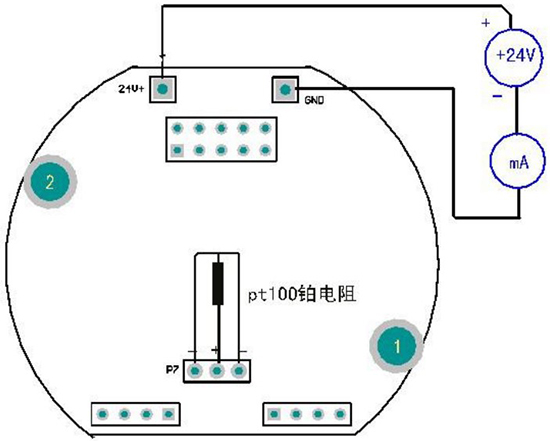

接線圖:
接線圖說明:
1. --、+、--分別為 PT100 傳感器輸入端。按照圖示接線,注意三線位置。
2. +24V、0V 為電路板供電和信號輸出端,兩線制儀表的電流為信號輸出,供電和測試,取信號如圖所示。
3. LED、J2、J4 為 LED 顯示上板的鏈接和固定插座,接不接上板,變送板都可以正常工作,不會(huì )影響變送器的任何性能。
